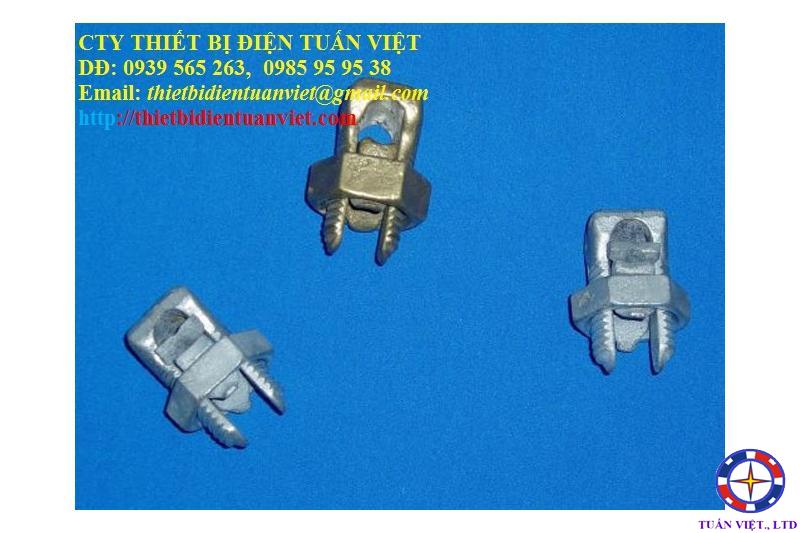

Ốc Xiết Cáp Đồng Nhôm

Thông tin chi tiết

Ốc Xiết Cáp Đồng Nhôm

Thông Số Kỹ Thuật Ốc Xiết Cáp Đồng:

- Vật liệu: Chế tạo từ đồng thau, mạ kẽm.
- Phạm vi sử dụng: Dây đồng, nhôm tiết diện: 06 đến 240mm2
- Chức Năng Sử Dụng: Nối dây cáp đồng trần vớí cáp đồng trần.
- Sử dụng cho hệ thống nối đất tiếp địa, hệ thống chống sét, hệ thống điện.

- Tiêu chuẩn áp dụng: TCVN 3624, AS 1154

Mô tả chi tiết

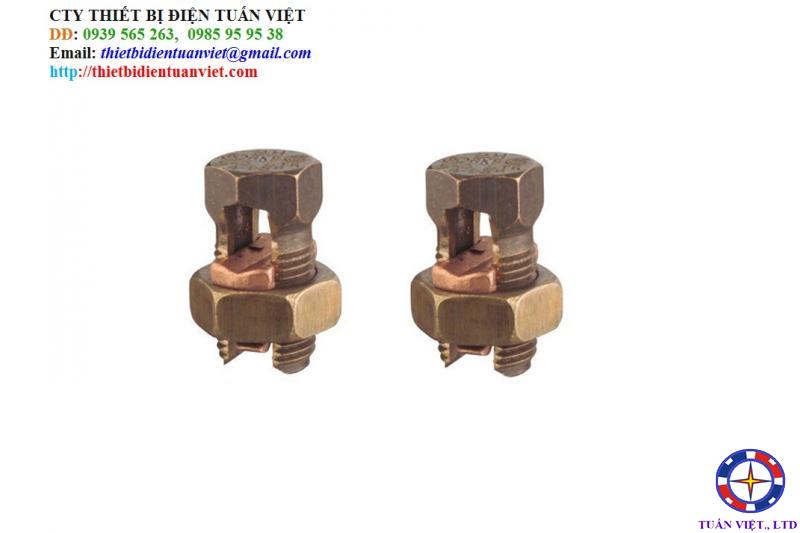

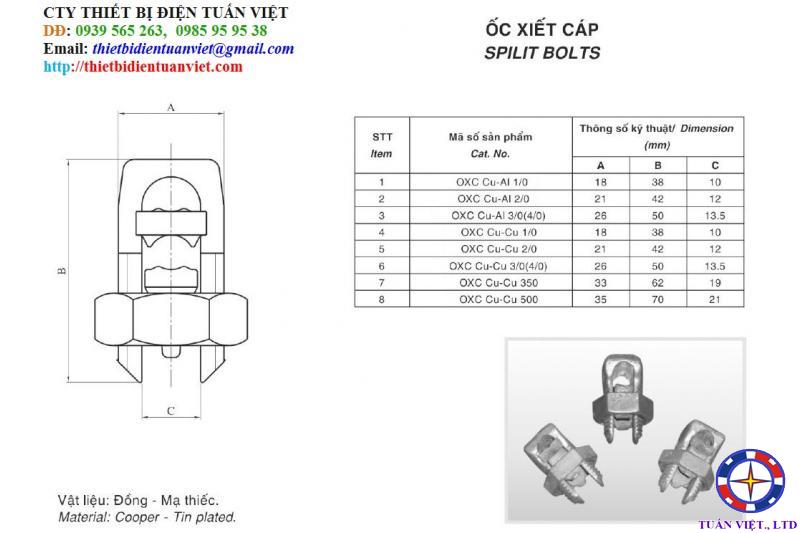

Ốc Xiết Cáp Đồng:

Mã đặt hàng	Phạm vi sử dụng (mm2)	Loại dây	Kích thước(mm)
Mã đặt hàng	Phạm vi sử dụng (mm2)	Loại dây	A	B	C	D
Cu-14	6-14	Cu	M12	23	4.7	12
Cu-22	14-22	Cu	M14	32	6.2	15
Cu-38	22-38	Cu	M16	36	7.8	17
Cu-1/0	22-50	Cu	M20	42	9	20
Cu-2/0	38-60	Cu	M22	45	10	21
Cu-250	50-95	Cu	M26	51	13.5	27
Cu-350	95-150	Cu	M33	66	19	38
Cu-500	120-240	Cu	M35	74	?21	40
Cu-750	240-400	Cu	M45	85	25	49
Cu/Al-1/0	22-50	Cu/Al	M20	42	9	20
Cu/Al-2/0	38-60	Cu/Al	M22	45	10	21
Cu/Al-250	50-95	Cu/Al	M26	51	13.5	27
Cu/Al-350	95-150	Cu/Al	M33	66	19	38
Cu/Al-500	120-240	Cu/Al	M35	74	21	40
Cu/Al-750	240-400	Cu/Al	M45	85	25	49
